近期充电头网拿到了凯博一款制冷磁吸无线充电器C5无锡股票配资公司，这是一款将磁吸散热背夹与无线充电器进行结合设计的产品，既可以进行磁吸无线充电，同时又可主动制冷为手机降温，让用户边充边玩使用体验上升到一个新台阶。
而且产品支持最新的Qi2无线充电标准，可以支持苹果iPhone手机15W无线充电，让用户获得与苹果原装配件相同的无线充电体验。此外更是设有RGB氛围灯，带来更炫酷的使用体验。下面我们就对产品进行拆解，看看其具体设计。
凯博15W磁吸无线充电器外观

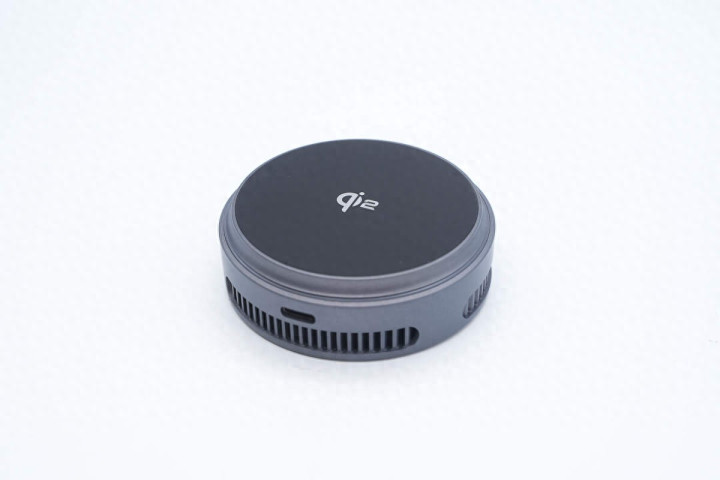

凯博15W磁吸无线充电器为圆饼造型，磁吸面边缘小一圈设计方便产品与手机分离。机身采用PC阻燃材质塑料，表面喷涂灰色金属漆提升质感。

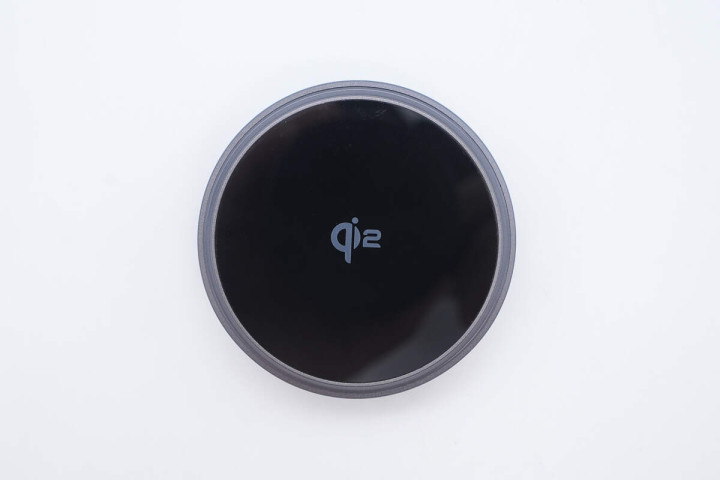

磁吸面采用黑色亮面板装饰，中心印有Qi2标识，边缘设计RGB氛围灯。

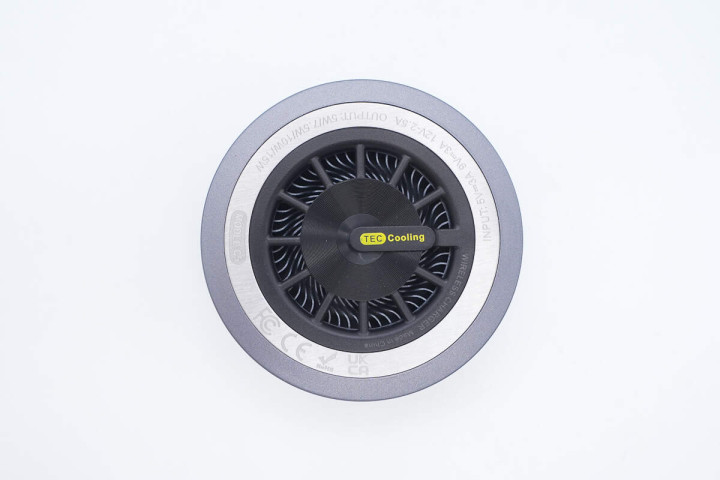

另一面设有风扇并设计相应开孔。

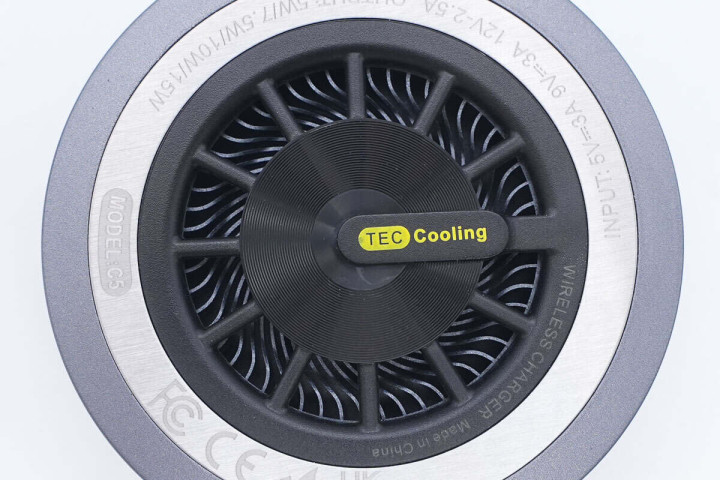

中心壳体CD纹理设计，并印有TEC Cooling，表明产品支持半导体制冷功能。

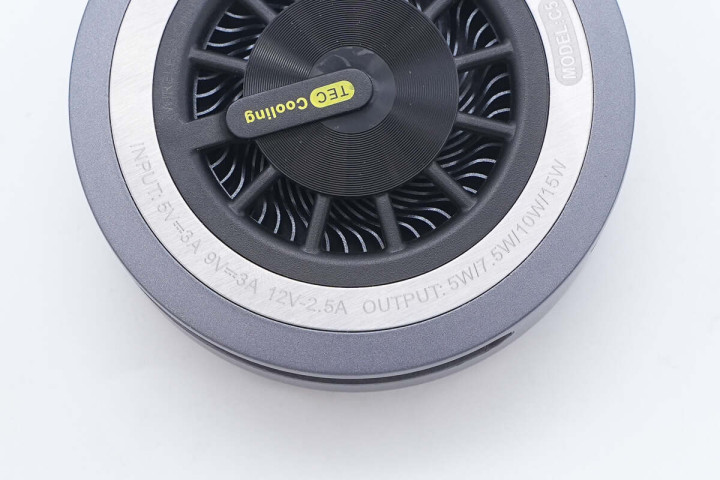

中间银白装饰环上印有产品参数
型号：C5
输入：5V3A、9V3A、12V2.5A
输出：5W、7.5W、10W、15W
产品通过了FCC、CE、UKCA认证

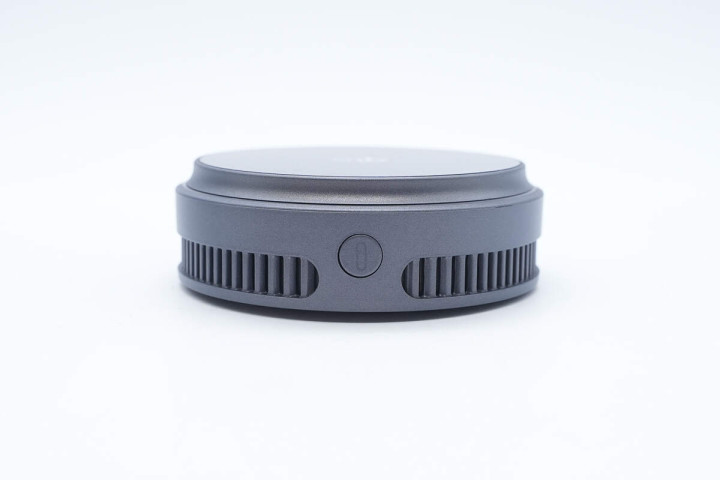

产品侧身设计有风口，并配置有功能按键，单击切换灯光模式，双击开关灯光，长按3秒启用/禁用无线充电功能。

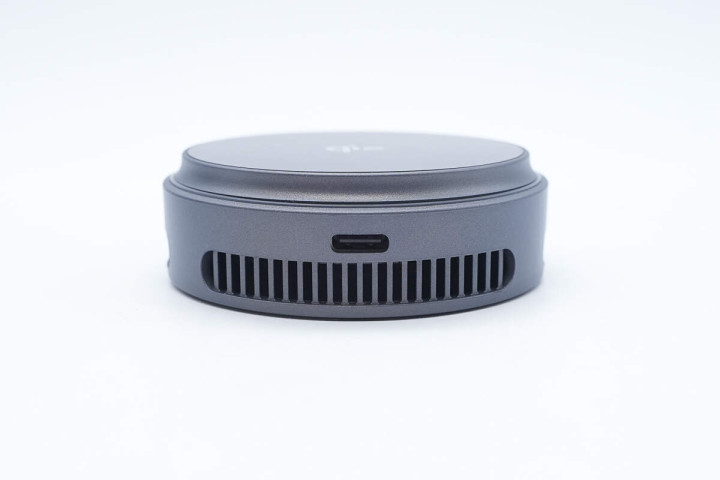

另一侧配置USB-C供电接口。

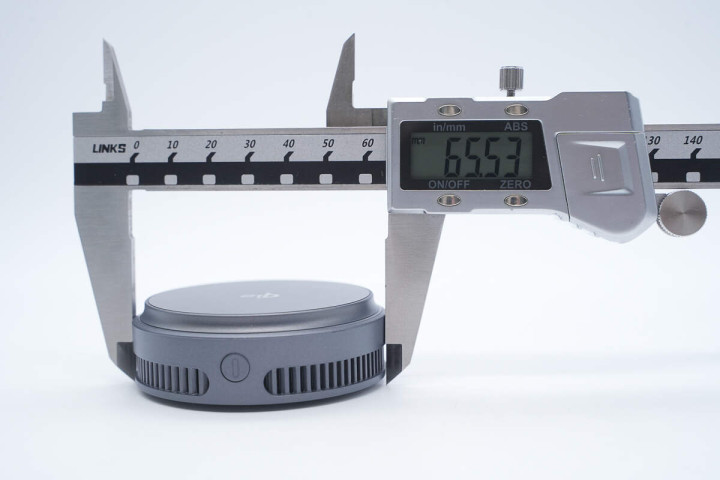

实测产品机身直径为65.53mm。

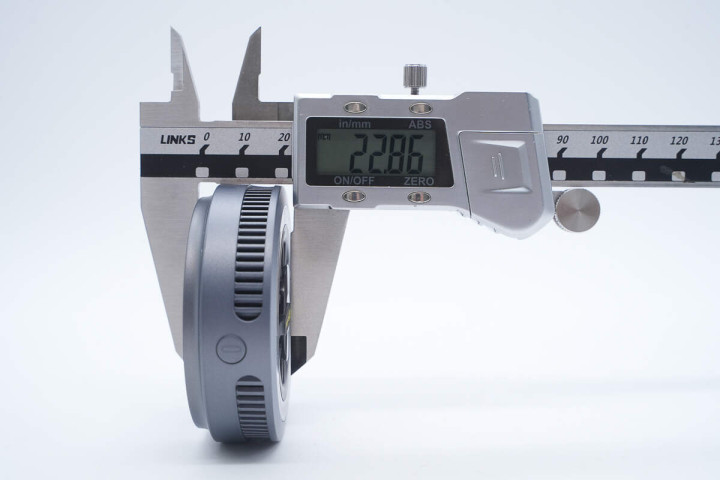

厚度为22.86mm。

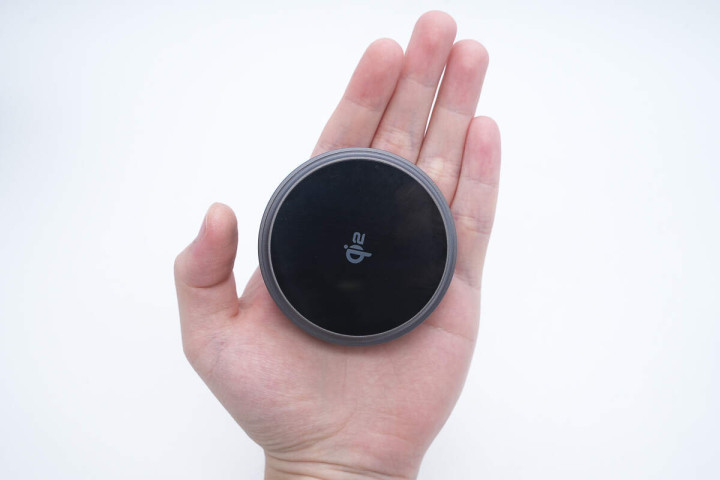

产品拿在手上的大小直观感受。

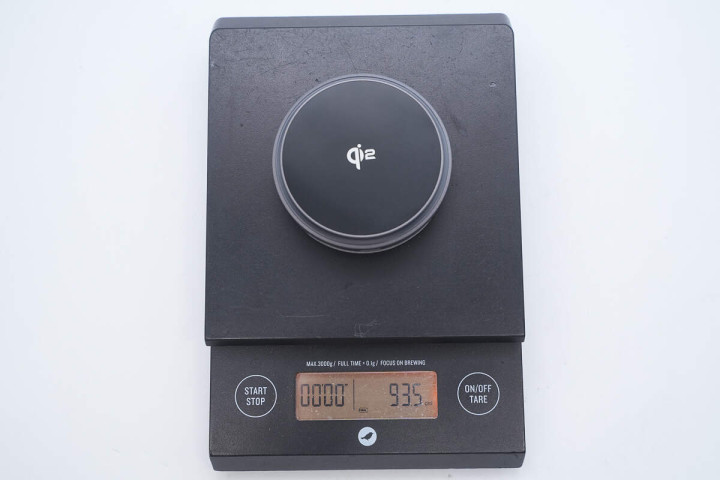

另外测得无线充电器重量约为94g。

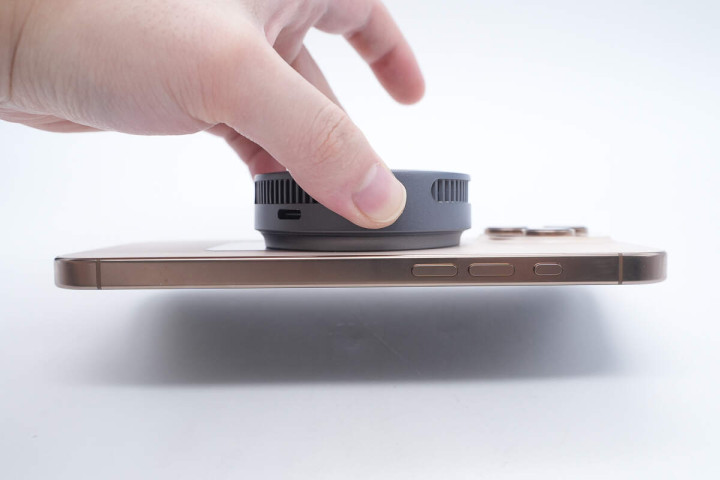

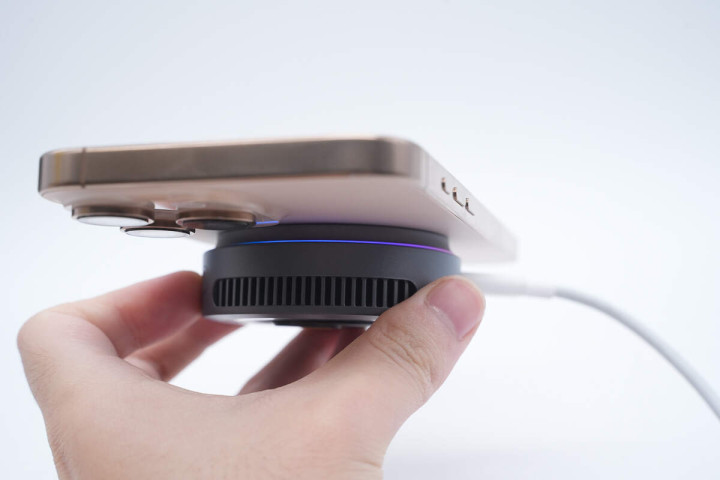

产品磁吸式设计，可轻松吸附起苹果iPhone 16 Pro Max美版不掉落。
产品RGB氛围灯拥有彩虹、冰蓝、紫色三种可调节光。

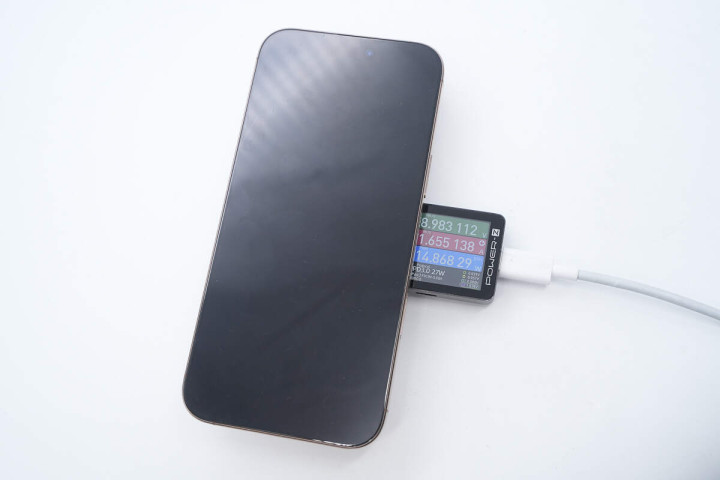

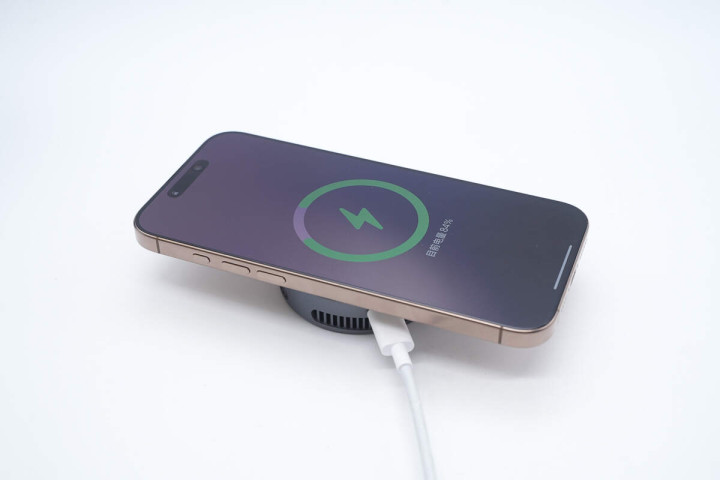

给苹果iPhone 16 Pro Max美版进行无线充电，成功开启Qi2无线充电并正常弹窗充电动画。
测得无线充电输入功率约为14.87W。
凯博15W磁吸无线充电器拆解

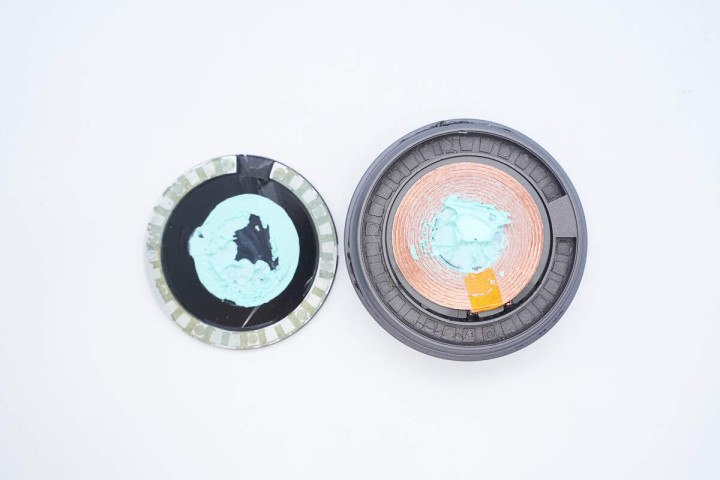

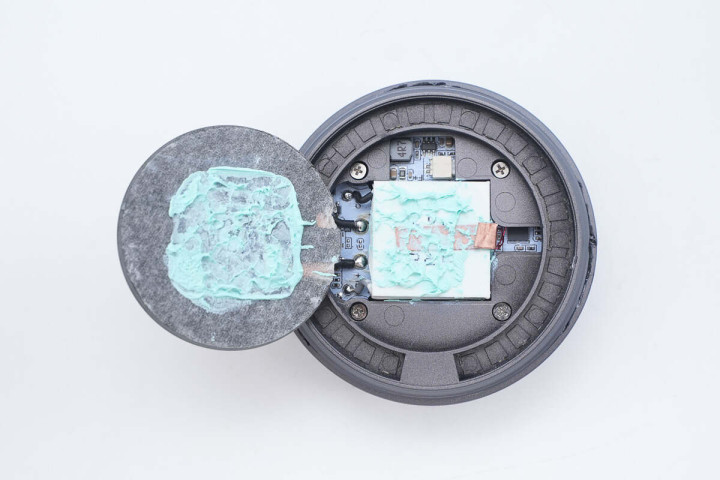

将磁吸面面板拆下，中心打胶处理。

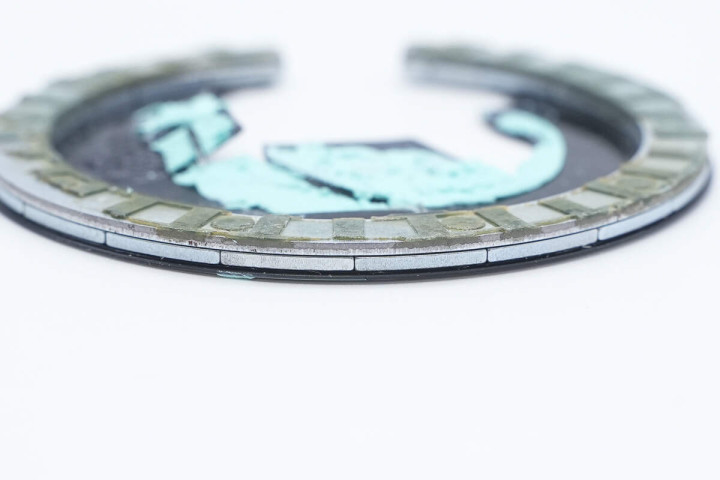

面板边缘贴有多颗小磁铁组成的磁铁环以及金属环。

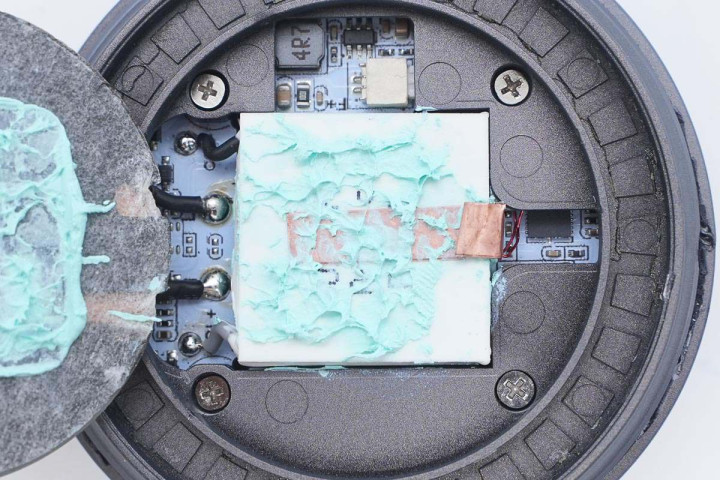

无线充电线圈采用双面胶粘贴固定，下方设有制冷晶片以及PCB板，PCB板采用螺丝固定。
制冷晶片上也打胶处理。
拆掉螺丝进一步分离壳体。

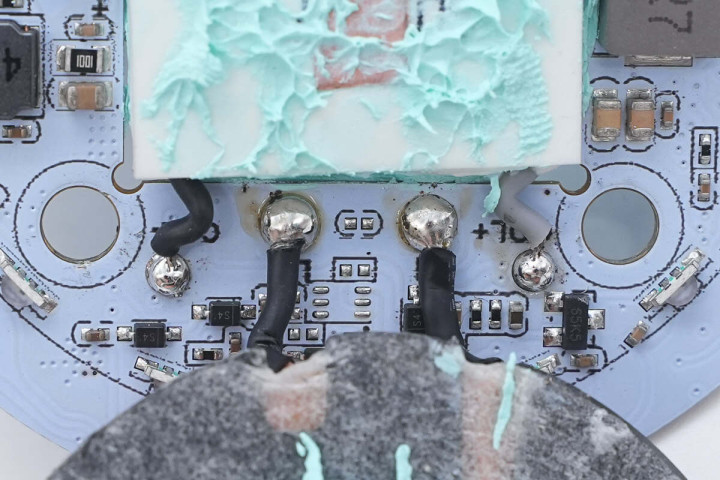

无线充电线圈与PCB板锡焊处特写，焊点饱满。

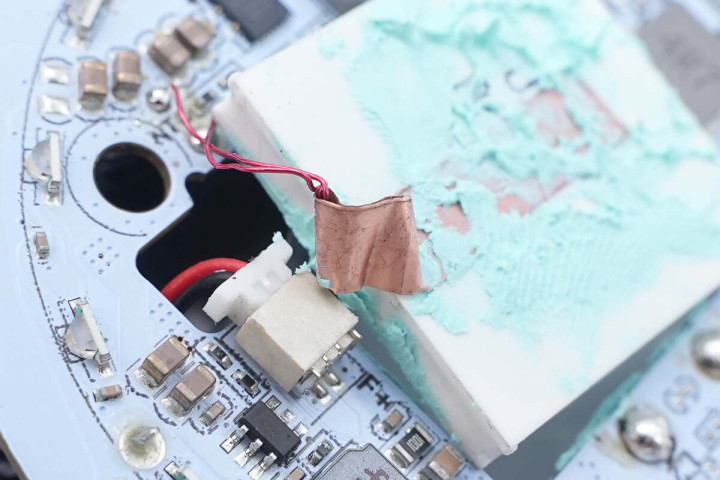

板子上设有热敏电阻对制冷晶片进行温度监控，风扇为插拔式连接设计。

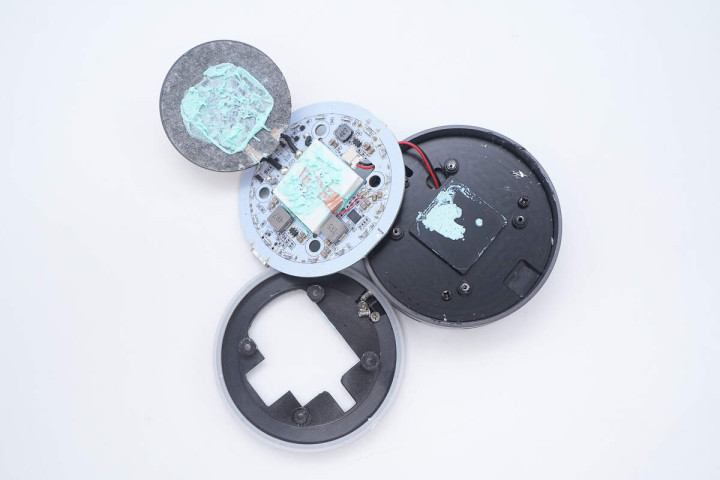

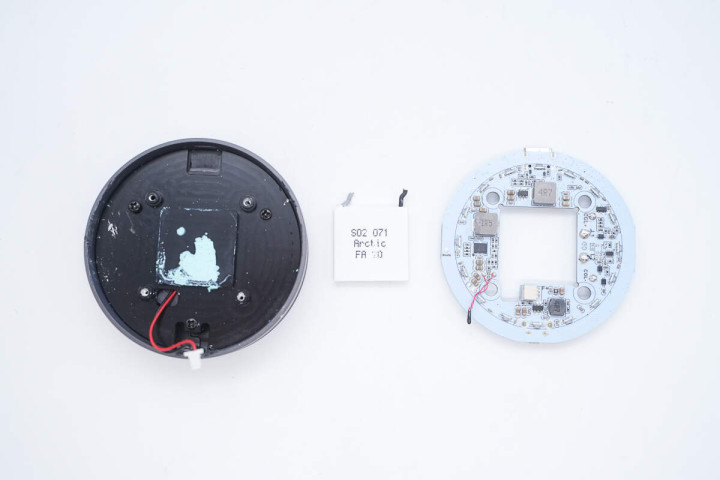

将各部件进行分离。

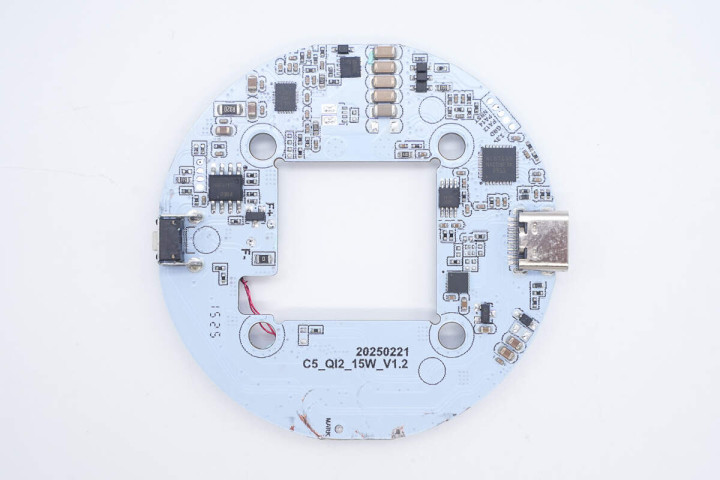

PCB板正面设有无线充电芯片、安全芯片、无线充电功率级芯片、切换谐振电容的MOS管等器件。

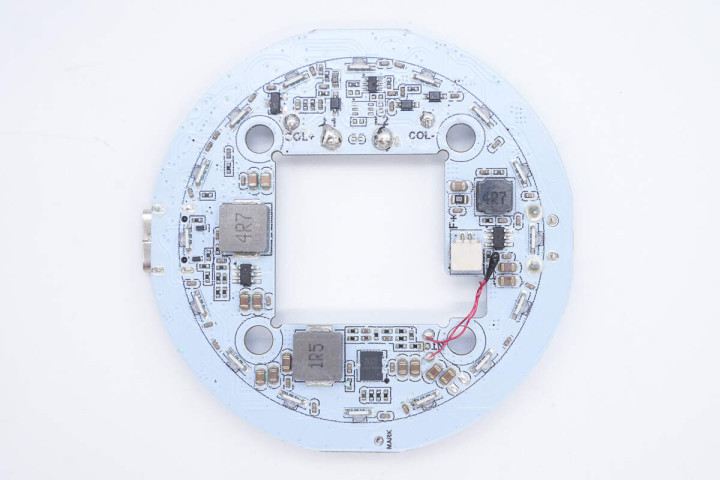

另一面设计两路降压电路和一路升压电路对应的同步升、降压转换器以及电感。

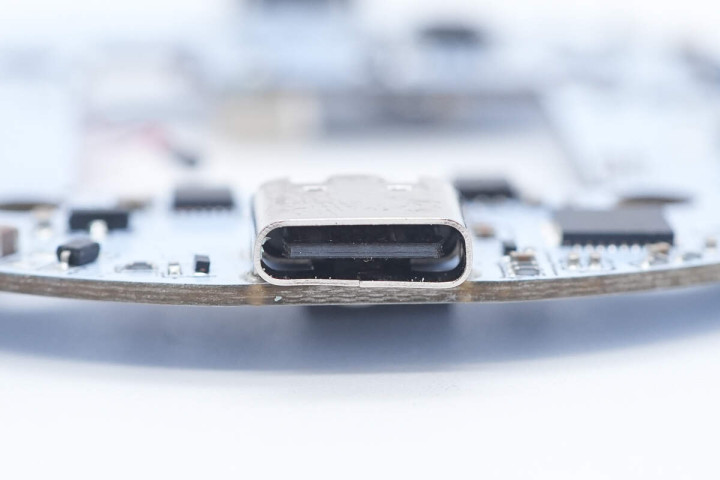

USB-C接口母座特写，过孔焊接。

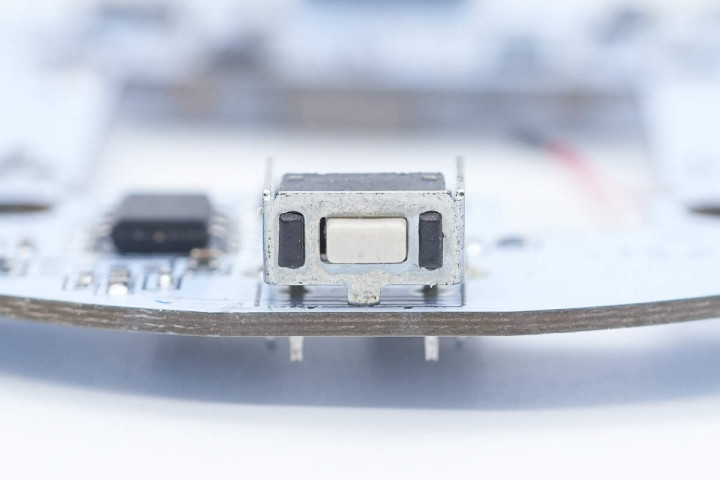

功能键贴片焊接。

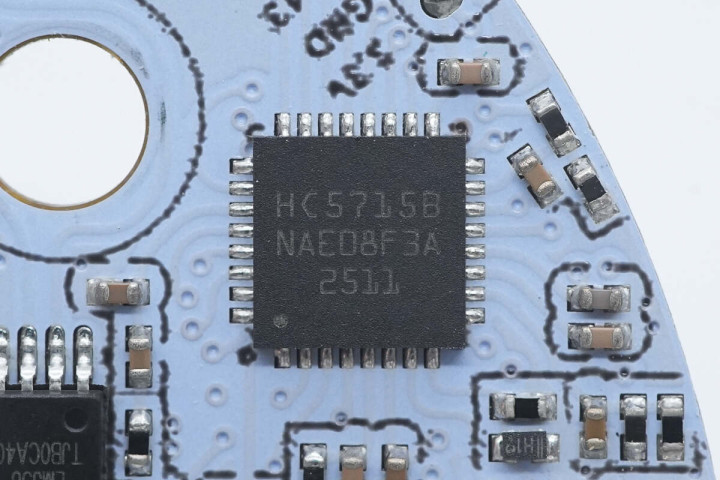

无线充电芯片特写，丝印HC5715，是深圳市惠尔无线技术有限公司提供的一款支持PD、QC、AFC适配器的专用无线充电IC。

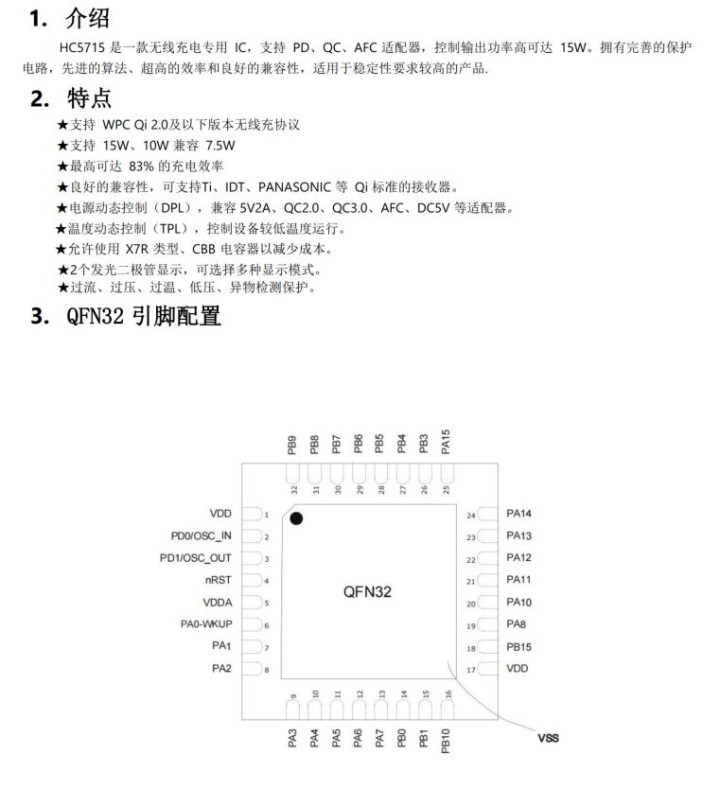

惠尔无线HC5715产品资料信息。

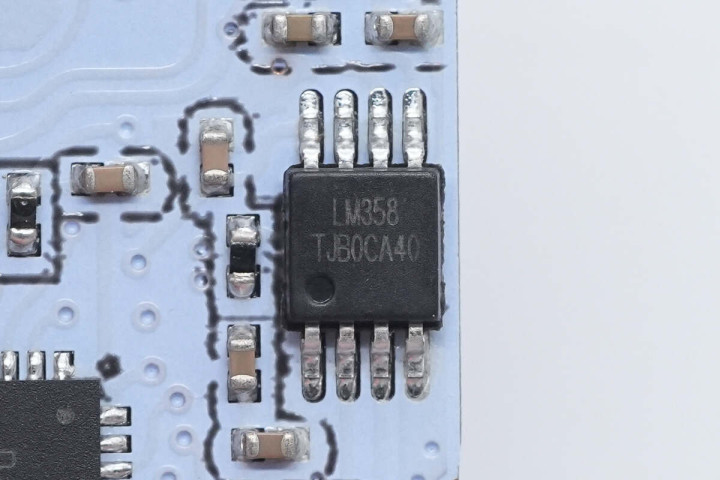

外置的LM358双运放特写。
安全芯片采用华大电子CIU98_D系列 SE产品，其采用32位ARM核，针对物联网领域的信息安全诉求，可完成设备端安全认证，数据加密传输，敏感数据安全存储和访问控制等功能，既可以保护设备本地安全，又可以保护设备联网安全，如唯一设备标识、身份认证、数据加密传输。应用于Qi领域。

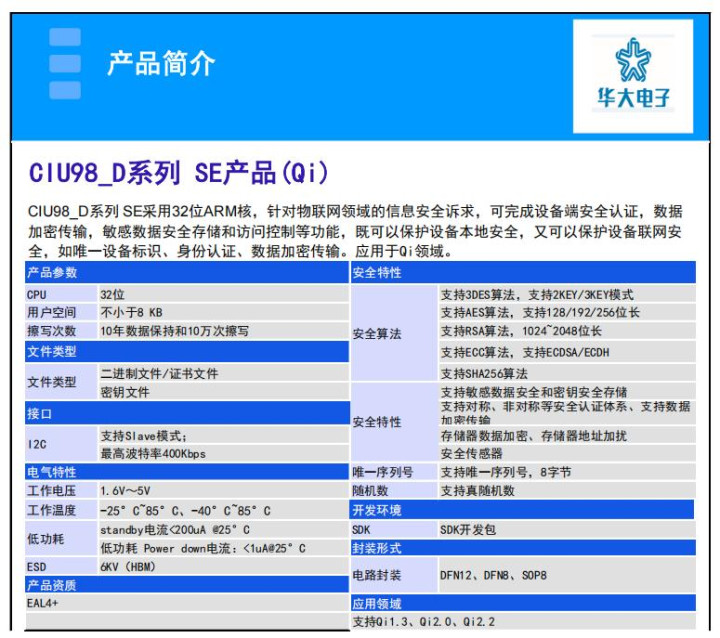

华大电子CIU98_D系列 SE产品资料信息。

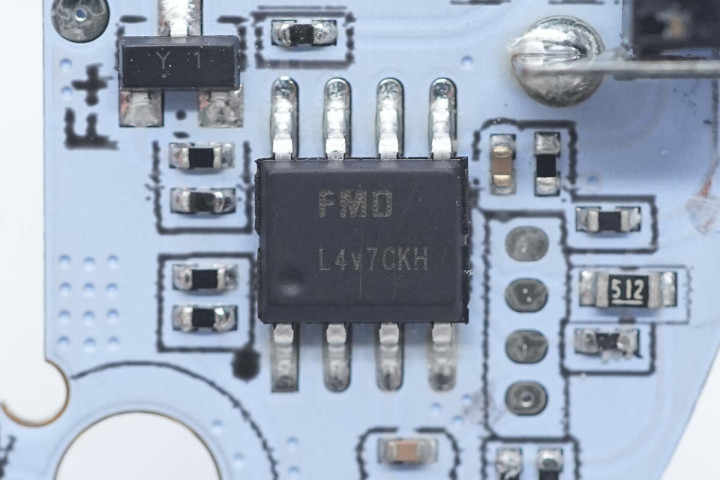

一颗FMD辉芒微的芯片，丝印L4v7CKH。

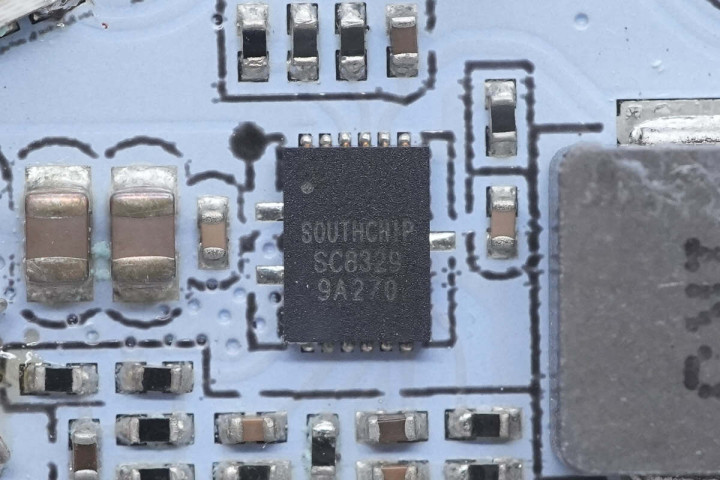

同步升压转换器来自南芯科技，型号SC8329，芯片内部集成6mΩ开关管和11mΩ同步整流管。芯片支持2.7-13V输入电压范围，输出电压最高为17V。芯片采用恒定关断时间控制，具有快速的瞬态响应。
SC8329支持200kHz-2.2MHz开关频率，可由外部电阻调节。芯片支持软启动和可调的输出电流限制，还支持欠压闭锁，输出过压保护，逐周期过流保护和过热关断保护。

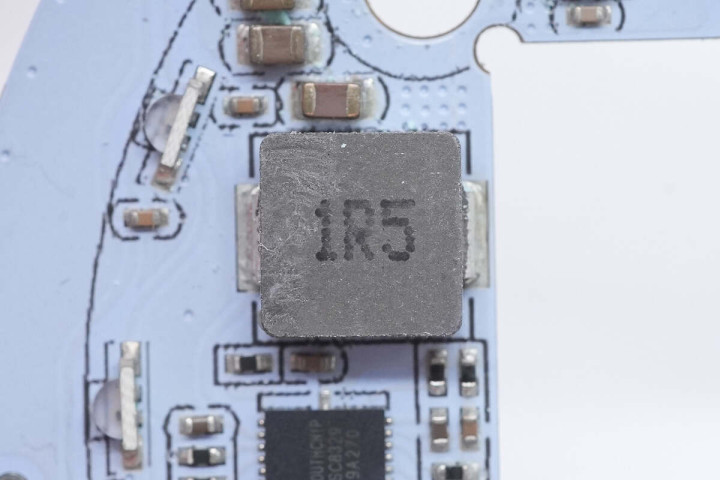

搭配的1.5μH电感特写。

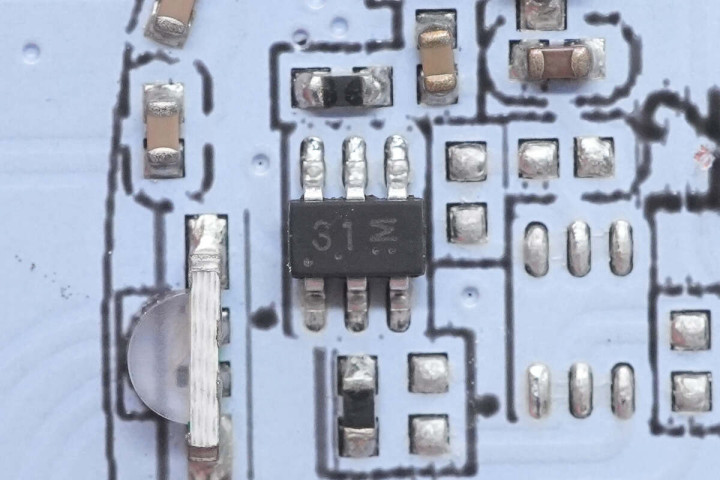

一颗丝印31的芯片。

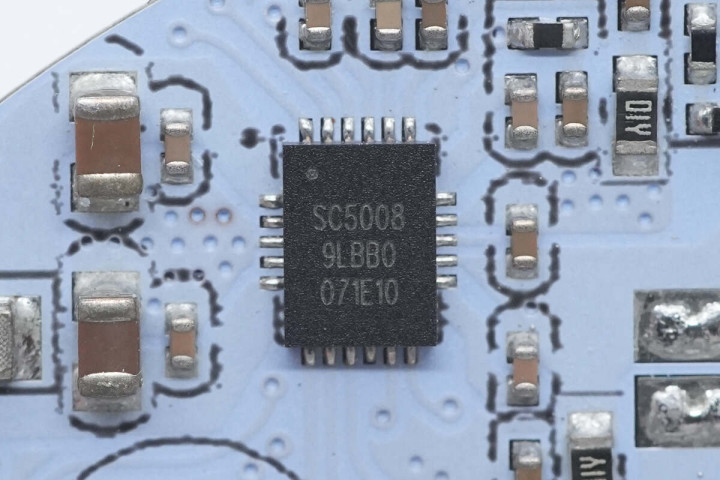

无线充电功率级芯片来自南芯科技，型号SC5008，是一款高度集成的模拟前端芯片，内部集成了符合 WPC 规范无线电源发射器所需的全部模拟组件，包括全桥MOS管，全桥驱动器，稳压电路，调制解调电路和输入电流检测电路，支持15W输出功率。采用QFN19封装。

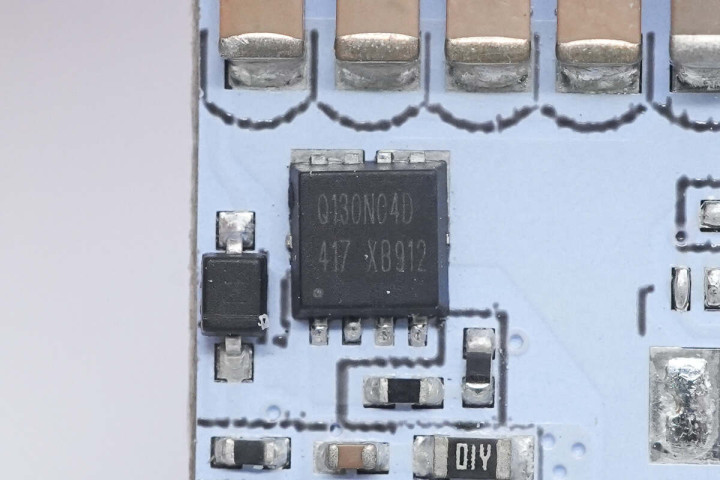

用于切换谐振电容的开关管特写，丝印Q130NC4D。

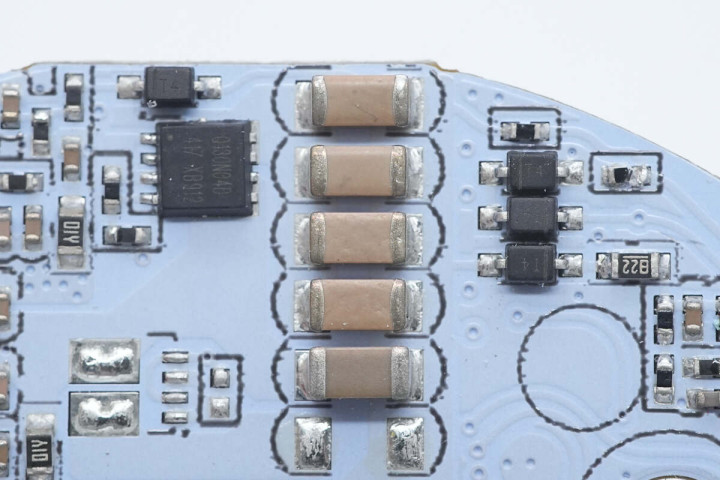

NPO谐振电容特写。

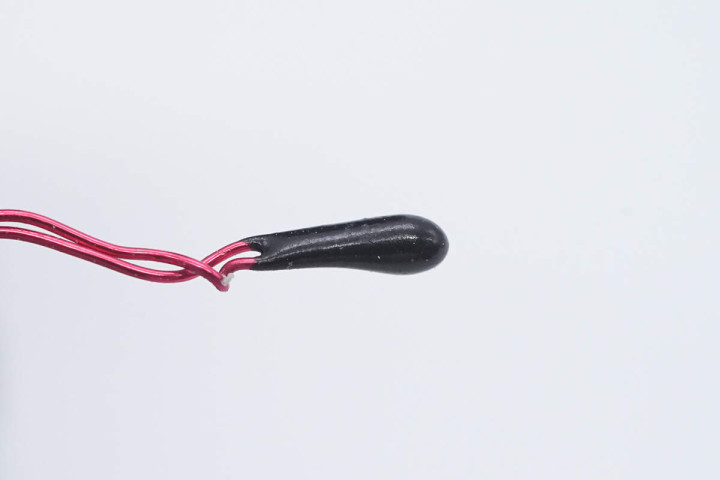

热敏电阻特写。

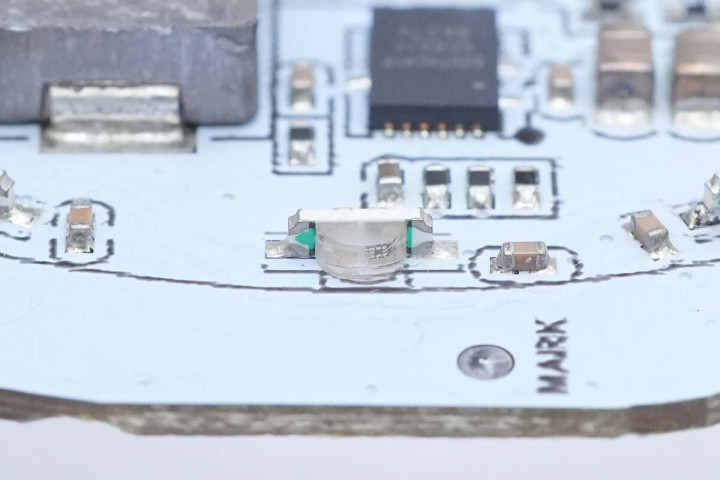

RGB灯特写。

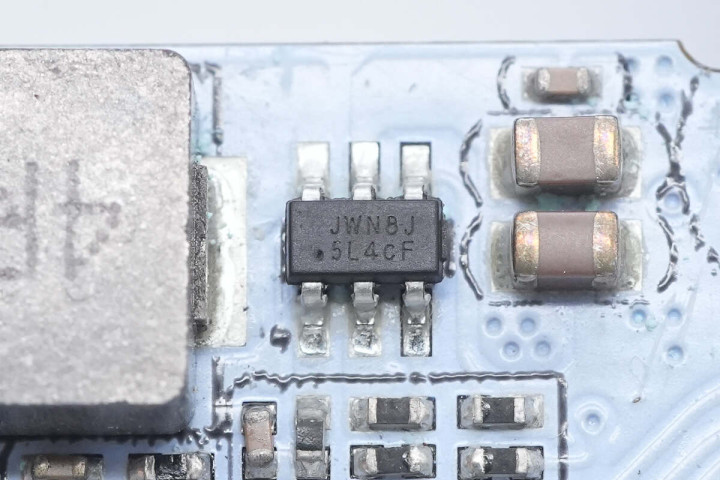

用于为制冷片降压供电的同步降压转换器来自杰华特，丝印JWN8，实际型号JW5352M，支持18V输入电压，输出电流为2A，采用SOT23-6封装。

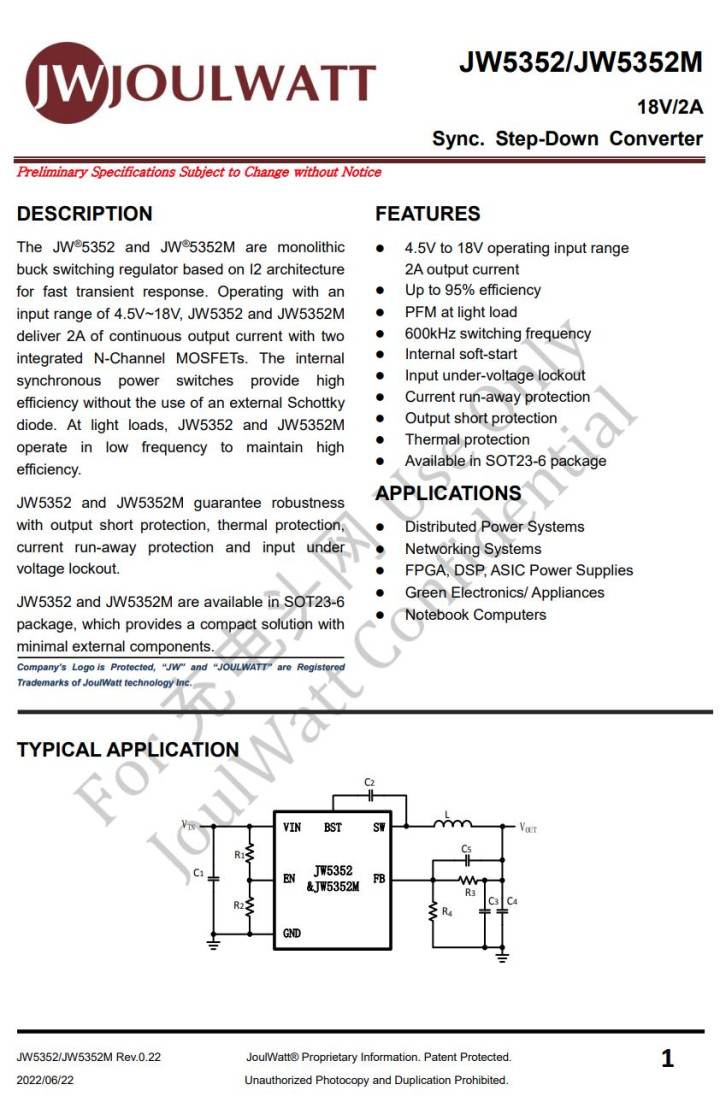

杰华特 JW5352M 资料信息。

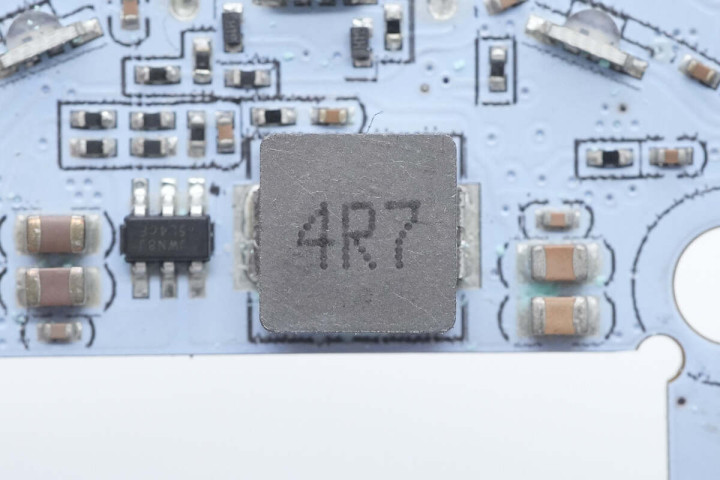

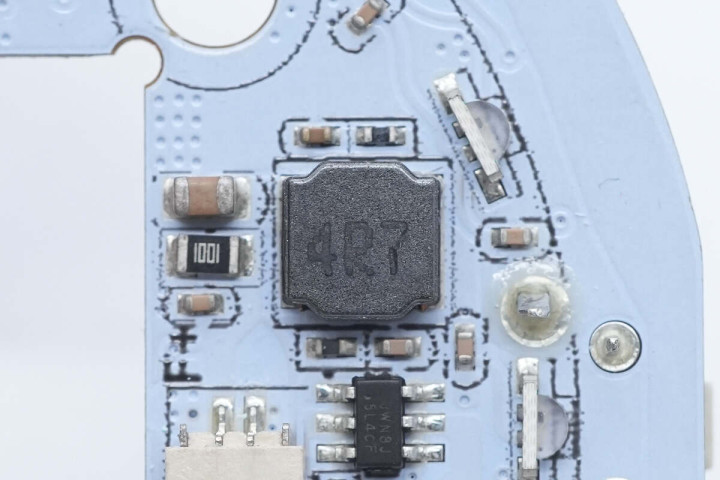

搭配的4.7μH合金电感特写。

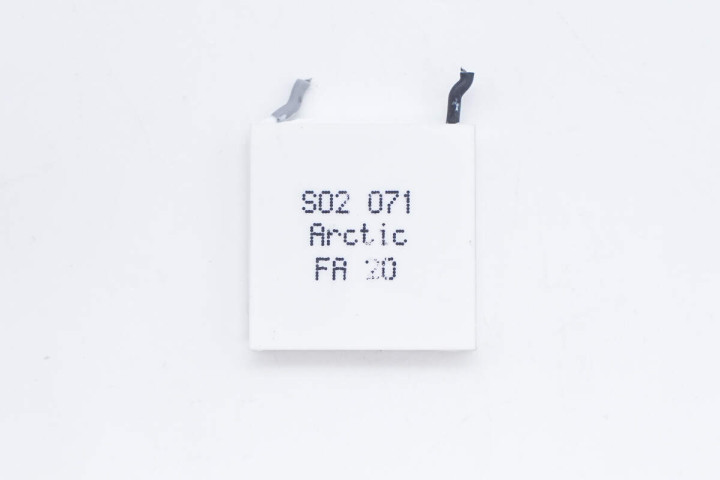

制冷晶片上喷码特写。
拆开制冷片，里面是方形半导体材料，通电后可以传输热量。

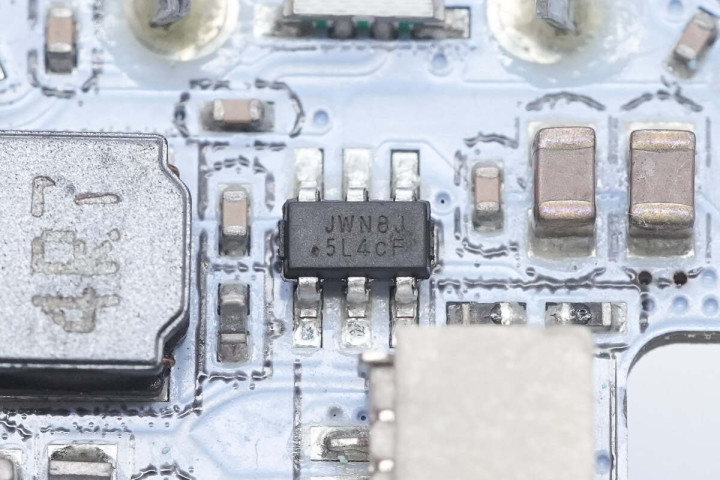

用于降压为风扇供电的同步降压转换器也是采用杰华特JW5352M。
搭配的4.7μH电感特写。

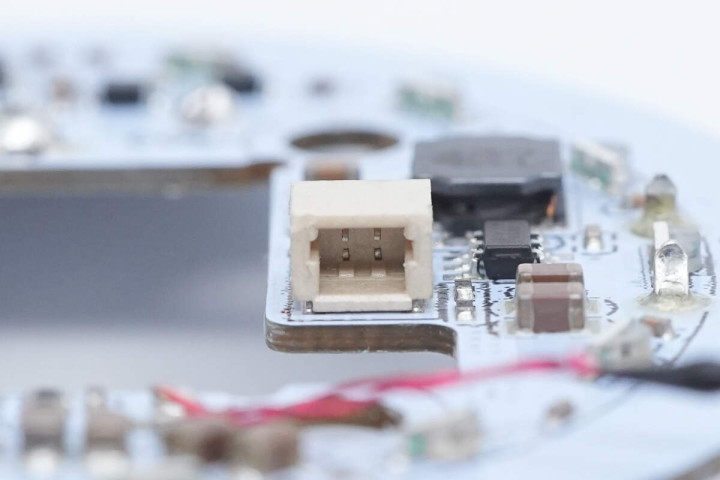

风扇连接插槽特写。

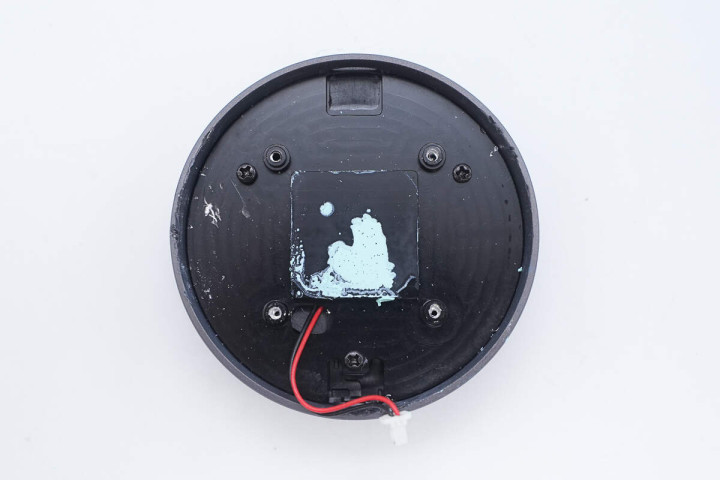

风扇和PCB板之间采用塑料板进行隔离，隔板采用螺丝进行固定。

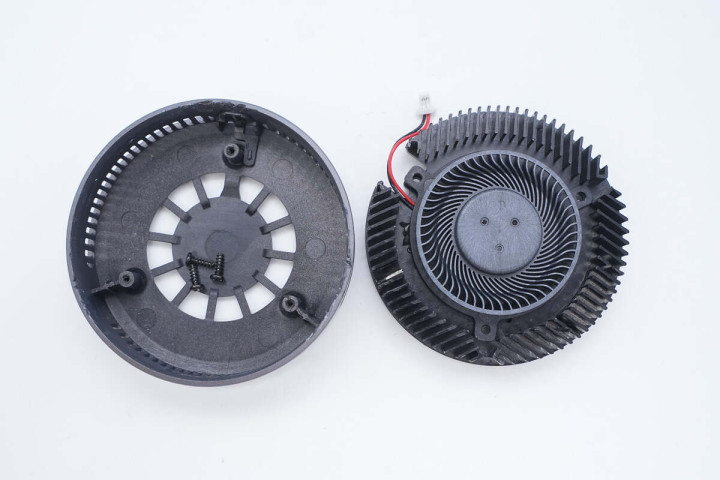

拆掉螺丝取出风扇和散热鳍片，两者固定在一起。

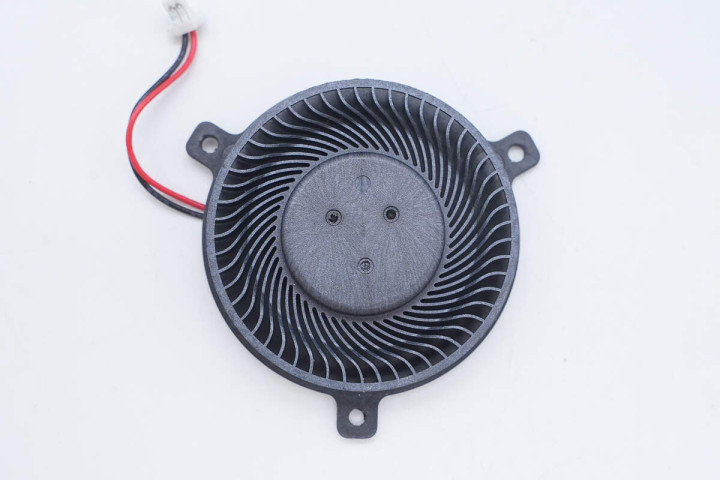

散热风扇特写。

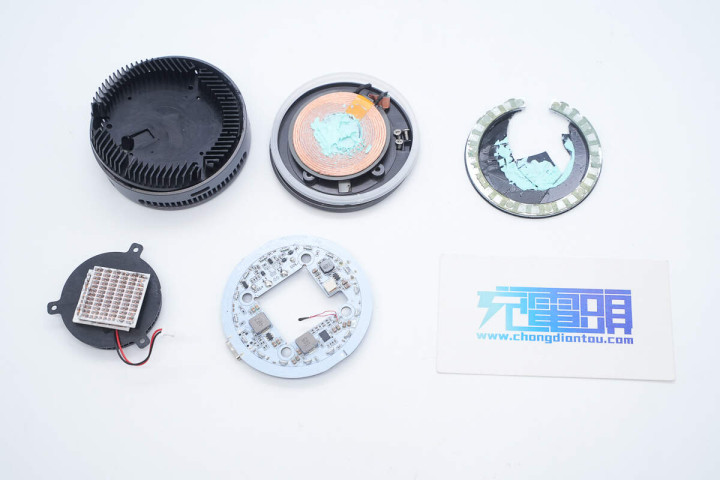

全部拆解一览，来张全家福。
充电头网拆解总结
凯博15W Qi2制冷磁吸无线充电器将散热背夹与无线充电器结合起来，磁吸贴附在手机上即可进行充电和降温，边充边玩使用体验好，同时产品内置RGB灯，使用起来也会更加炫酷。产品还是一款支持Qi2无线充电标准的产品，最高提供15W无线充电功率，满足苹果用户手机日常无线充电需求。
充电头网通过拆解了解到，产品采用了惠尔无线的HC5715无线充电方案，搭配南芯科技无线充电功率级芯片SC5008实现完整的无线充电功能。安全芯片采用华大电子CIU98_D系列 SE产品，为无线充电器的兼容性以及安全性等提供保证。
另外采用了南芯科技SC8329、杰华特JW5352M调压方案实现为制冷晶片、风扇等供电无锡股票配资公司，整体用料扎实可靠。内部PCB板镂空放置制冷晶片，可降低厚度，提升散热效果。
